Transport mit Produkt-Drehung



Transport mit individueller Drehung der
Produkte am Beispiel des Maschinentyps DBM




Dieser Maschinentyp ist in der Lage z.B. jede zweite Zeitschrift um 180° während des Transportes ohne Zeitverlust zu drehen, um somit auch bei hoher Produktions-geschwindigkeit ein 1 zu 1 verschränktes Stapelbild der z.B. im Maschinentyp SBM gesammelten Zeitschriften zu erreichen. Die Transporteinheit ist auch als integrierte Produkt-Zuführung für herkömmliche Kreuzleger einsetzbar.
Wird keine Drehung der Produkte gefordert lässt sich die Vorrichtung per Wahlschalter auf reinen Transport umschalten.
Mit dieser patentierten Funktionsweise, lassen sich natürlich auch andere Produkte während des Transportes um einen anderen Winkel verdrehen z.B. nur um 90° für eine anschließende Eckumlenkung. Die Drehwinkel sind stufenlos einstellbar.

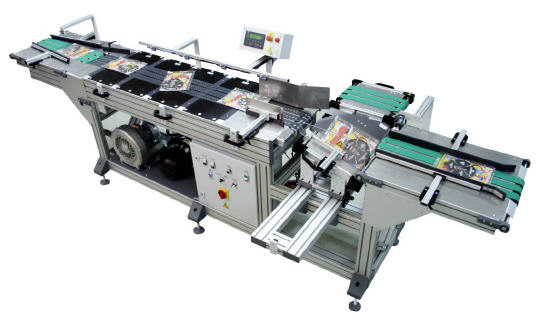

Für lose beigelegte Extras, die zuvor mit Zeitschriften zusammen in Folie verpackt wurden, besitzt die abgebildete Ausführungsform eine zuschaltbare Ausrichtestation. Diese verschiebt das lose Extra in eine definierte Ecke des Produktes, welches besonders bei hohen Extras sinnvoll ist. Durch die ruckfreie, fließende Drehung während des Weitertransportes bleibt das ausgerichtete Extra in seiner Position.

Eine weitere Ausführungsform dieser Maschine ist die Integration eines zusätzlichen Aufsatzes zur individuellen Wendung der Produkte während des Transportes, wie beim Maschinentyp WBM erläutert. Je nach Bedarf können die Produkte dann mit einer Maschine entweder individuell gedreht oder individuell gewendet werden.
