Vereinzeln und Zuführen

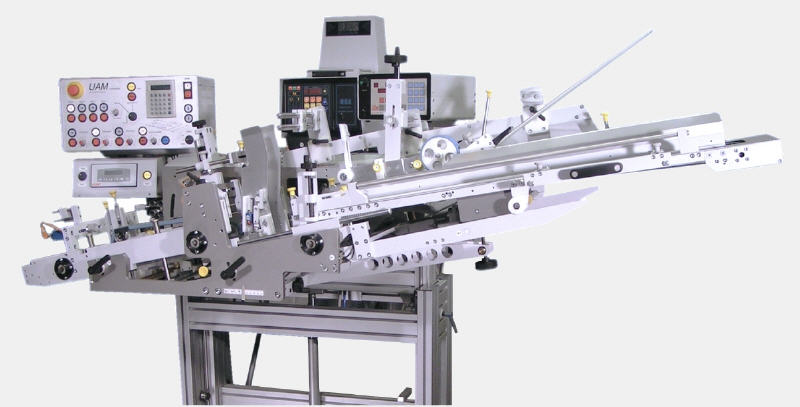

am Beispiel des Maschinentyps UAM

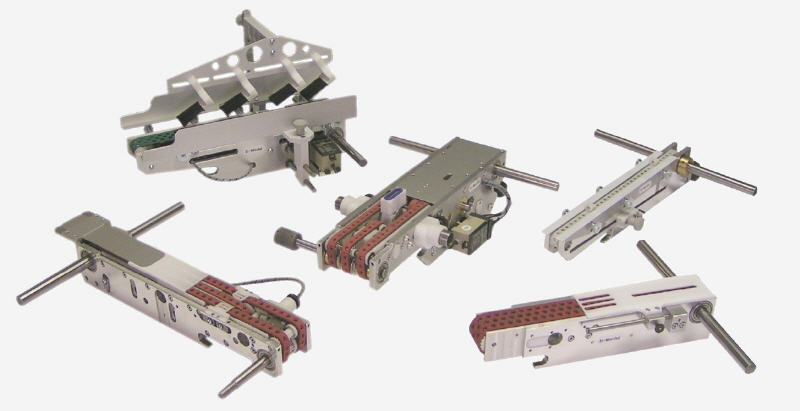

Diese Vorrichtungen bestehen aus verschiedenen Vereinzelungs-Modulen für unterschiedliche Produktarten, wie Postkarten, Warenmuster, Booklets, CD-Roms, etc. und den entsprechenden Positionier-Modulen zum schnellen und genauen Positionieren der vereinzelten Produkte auf sich bewegende Trägerobjekte, wie z.B. Zeitschriften oder Faltschachteln.
Die Module sind als komplette Kassetten konzipiert, inklusive der entsprechenden Sensorik und lassen sich somit bei Bedarf schnell wechseln.

Grundlage der Entwicklung war es, die vom heutigen Markt geforderte Flexibilität in der Verarbeitung der unterschiedlichsten Produkte bei hohen Geschwindigkeiten mit nur einer Vorrichtung zu erreichen.
Basierend auf den gesammelten Erfahrungen im graphischen Maschinenbau ist ein einfaches modulares Konzept entstanden, das auch Raum für künftige Entwicklungen lässt.
Der Idee liegt eine mechanische Auslegung zugrunde, die sehr geringe Trägheitsmomente aufweist. Zusammen mit dem Einsatz einer hochdynamischen Servotechnik ermöglicht die Vorrichtung eine schnelle Taktung mit einer hohen Positionsgenauigkeit der gefügten Produkte.
Die Vorrichtung arbeitet völlig autark und kann deshalb leicht in jede Trägerobjekt-Transportstrecke ohne aufwendige mechanische Schnittstelle integriert werden. Sie reagiert universell auf jedes Trägerobjekt, d.h. deren Abstände untereinander können variieren.

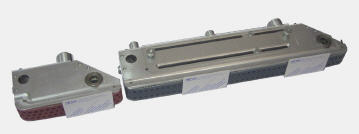

Der Einsatz der von uns patentierten Vakuumzuführung ermöglicht eine spaltlose Übergabe von annähernd flachen Produkten wie Postkarten, Broschüren, CD-Roms, Warenproben, usw. auf die Trägerobjektoberfläche. Kurz vor dem Fügen wird die Position des vereinzelten Produktes mit der des zugehörigen Trägerobjektes verglichen und der Versatz zur Sollposition über das Vakuumband nachgeregelt. Somit wird eine sehr schnelle und präzise Positionierung der vereinzelten Produkte ermöglicht.
Bei der Vereinzelung von dünnen Blättchen wurden Taktzahlen von über 40.000 Stück/h realisiert (bei Einzeltaktung des Spendebandes und nicht im kontinuierlichen Durchlauf).

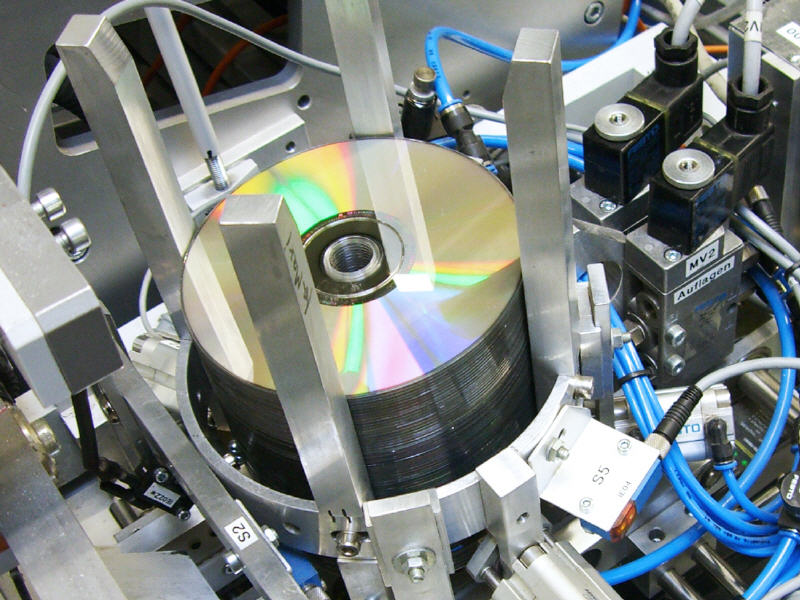

Der folgende Kurzfilm zeigt die Vereinzelung von horizontal magazinierten Briefumschlägen in Kombination mit einer Vakuumzuführung, sowie die Vereinzelung vertikal magazinierter CDs mit derselben Vorrichtung unter Verwendung des CD-Vereinzelungs-Moduls.
